閉孔泡沫鋁夾層結構耐撞性研究（四十八）

面板對結構耐撞性能影響（4）

通過以上分析可知，在低速沖擊實驗中，面板為彈塑性材料的夾層結構的防護性能會隨著面板厚度的增加而提升明顯，而面板為脆性材料的夾層結構則提升效果有限。

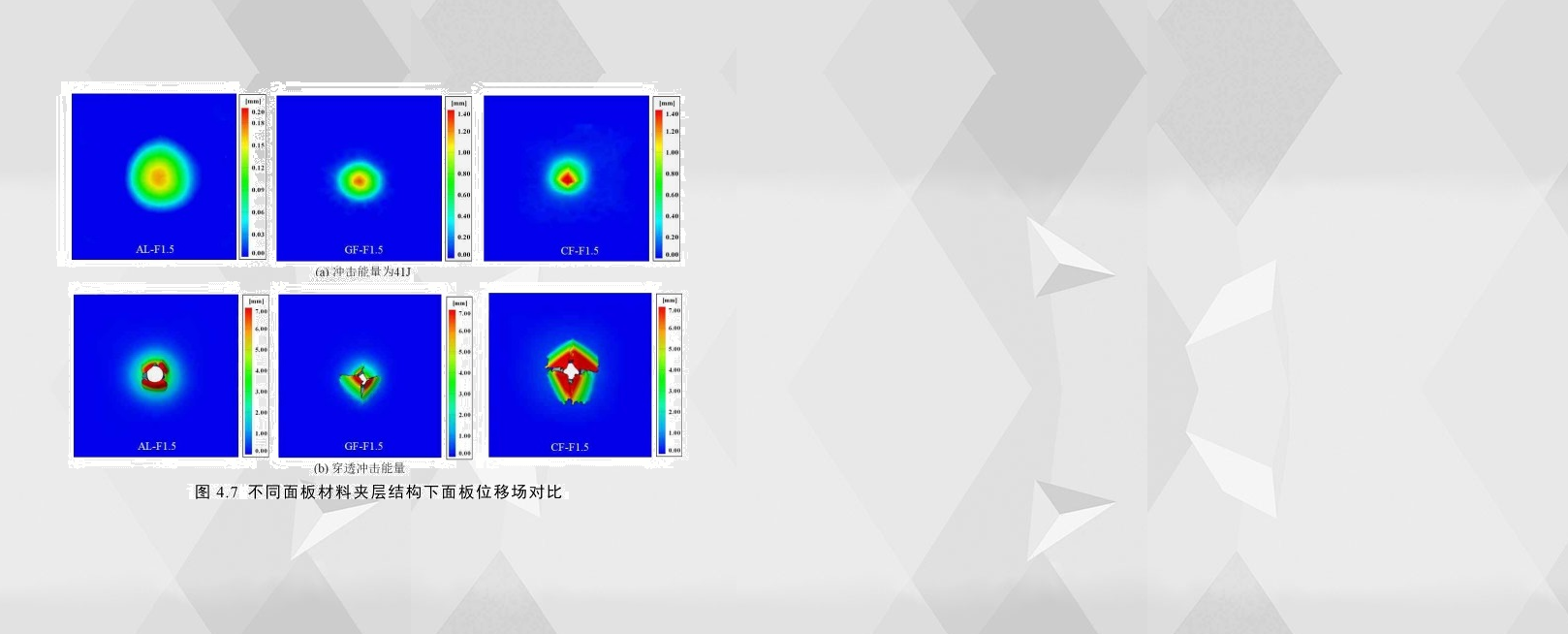

在低速沖擊實驗研究過程中，面板的變形量(尤其是下面板的變形量)對防護性能的評估極為重要，因此分析夾層結構下面板最大變形是十分必要的，圖4.7(a)為三種面板厚度為1.5mm的夾層結構在沖擊能量為41J下的下面板變形位移場；通過比較三者的變形可以看出，鋁合金夾層結構的下面板變形面積是最大的，而其沖頭垂直方向的最大變形量是最小的；此外CF-F1.5與GF-F1.5比較而言，兩者的變形面積相差不大，但前者的最大變形量更大，并且可以看到明顯的十字形裂紋。圖4.7(b)為同配置條件下的試件在穿透沖擊能量下的下面板變形位移場；可以看出，AL-F1.5的下面板變形位移場的形狀為圓形，相比之下，CF-F1.5的下面板可以看到呈菱形的穿孔且位移變形的區域比前者要大一些，此外，GF-F1.5的位移場的大小和破壞形式介于其余兩者之間。從以上的分析中也可以得出，在同等尺寸配置，鋁合金夾層結構耐沖擊性能更好，而碳纖維夾層結構的耐沖擊性能可能是最差的。
