閉孔泡沫鋁夾層結構耐撞性研究（三十）

3.2.2試驗方法

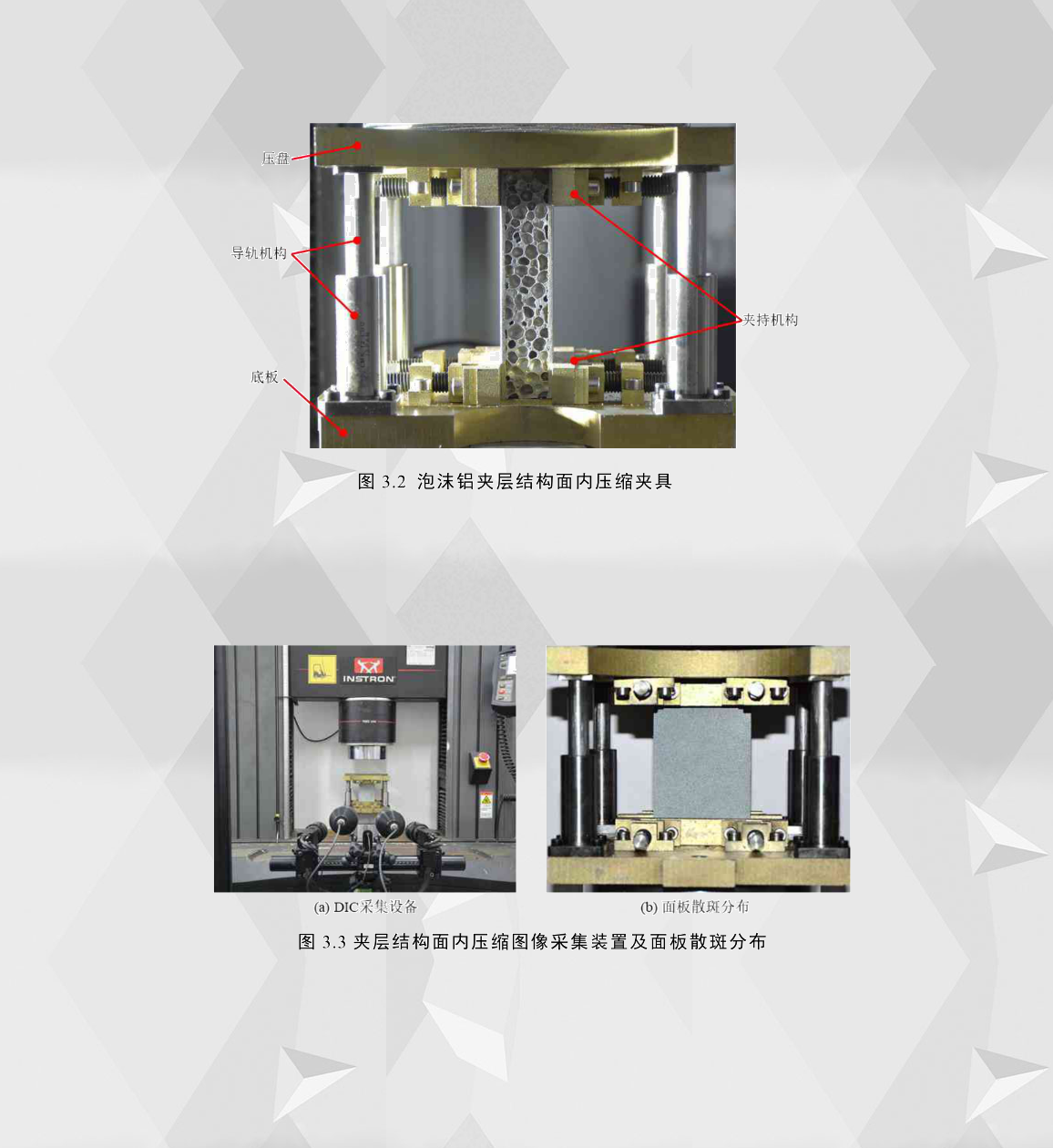

由于實驗設備限制，參考夾層結構面內壓縮實驗標準，設計并制造相應的試驗夾具，如圖3.2所示，此夾具主要包括以下幾部分，壓盤(將試驗機傳遞的載荷均勻分布到夾層結構)、導軌機構(保證壓盤在壓潰過程中始終與試件的上端保持垂直)、底板(支撐作用)和夾持機構(保證結構在壓潰過程不會水平移動)。

本章泡沫鋁夾層結構面內壓縮試驗所用到的實驗加載機器為INSTRON5894萬能試驗機，以恒定壓縮加載速率1mm/min作用在壓盤上。考慮到過大的加載位移可能超出夾層結構的承載能力，對其過大的變形研究意義不大，因此本章分析所有試件的極限加載位移的設定為5.5mm。為了獲得芯層泡沫鋁的破壞形式和面板的屈曲過程，對其側面(即圖3.2所示試件位置)進行圖像采集；與此同時，采用數字圖像相關技術(DIC)測量夾層結構面板的變形量，如圖3.3所示，根據DIC技術采集原理，在開始面內壓縮試驗之前需要對夾層結構面板表面噴涂啞光白漆作為底漆，等待底漆晾干之后再噴啞光黑漆，形成可以被DIC采集設備識別的散斑，面板處理之后散斑分布效果如圖3.3(b)所示。
